近年,信息化、数字化程度加深,企业数据服务和应用需求日益增长,IT设备越来越多、成本也越来越高,急需有效降低其IT运行、监控和管理成本的办法,在软路由ROS建立vxlan并接入多层路由器便是一种较为便捷的降低成本、有效提升企业数据中心管理应用水平的方法。但是如何在不更改企业原有网络架构的前提下,成功在在软路由ROS建立vxlan并接入多层路由器呢?在此,以联华世纪为深圳某企业用户建立软路由ROS vxlan并接入三层路由器为例:
该用户拥有较为完善的网络架构,现有3个分支机构在不同地区,在这些分支机构内有大量的服务器等应用资源。用户希望不更改网络架构的方式将各地区的服务器资源集中并虚拟成一个大型的虚拟数据中心,需求如下
1. 将各地区的服务器构建成一个虚拟网络,实现资源整合
2. 通过ospf的方式实现路由冗余,增加可靠性。

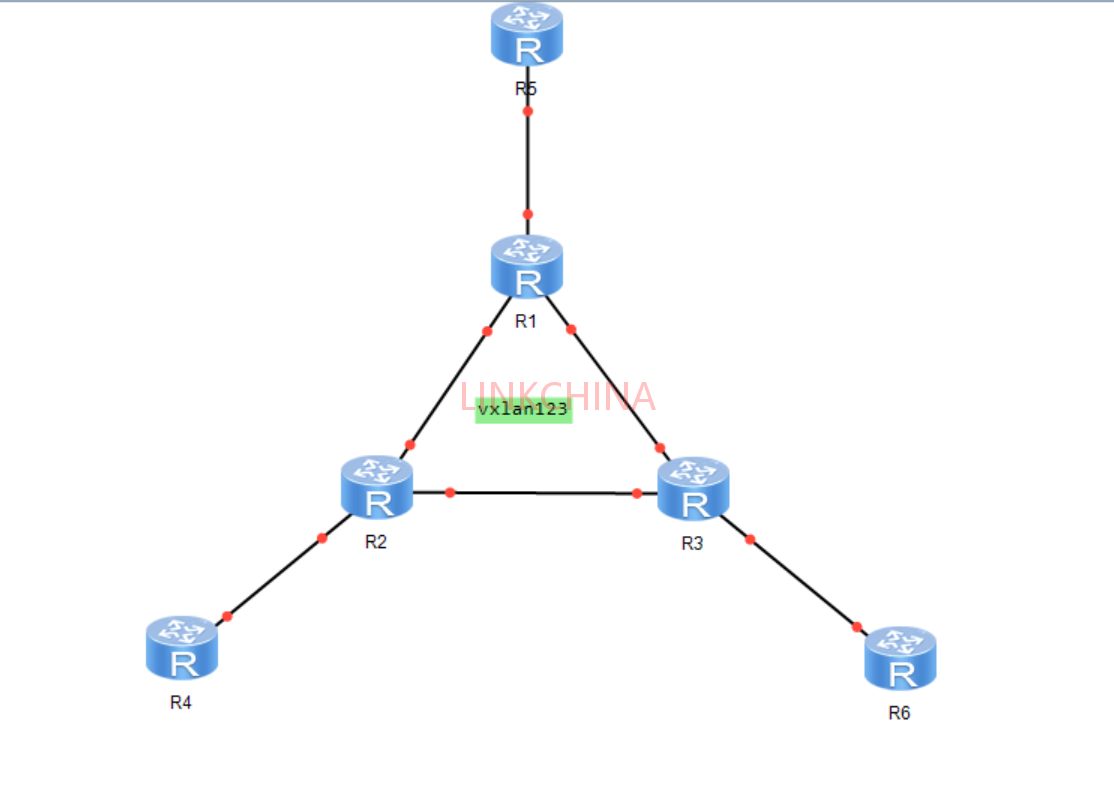

拓扑如下:
1、接口和网段规划:
R1、R2、R3为各分支的出口路由器,由这三台互相建立Vxlan。
R4、R5、R6为各个分支的接入路由器,模拟三个分支机构的内网。
R1-R2接口Eth1,ip:10.10.12.1-2/24
R1-R3接口Eth3 ip:10.10.13.1-3/24
R2-R3接口Eth2,ip:10.10.23.2-3/24

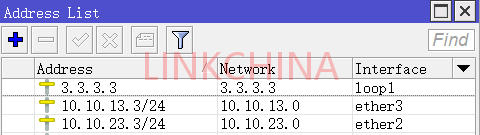

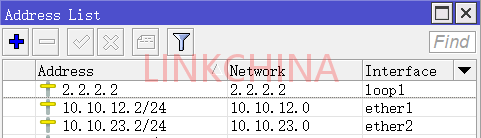

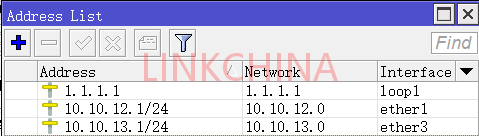

并在各台路由器上配置环回口
R1:loop1:1.1.1.1/32
R2:loop2:2.2.2.2/32
R3:loop3:3.3.3.3/32
R1:
R2:
R3:
测试各接口互联地址连通性

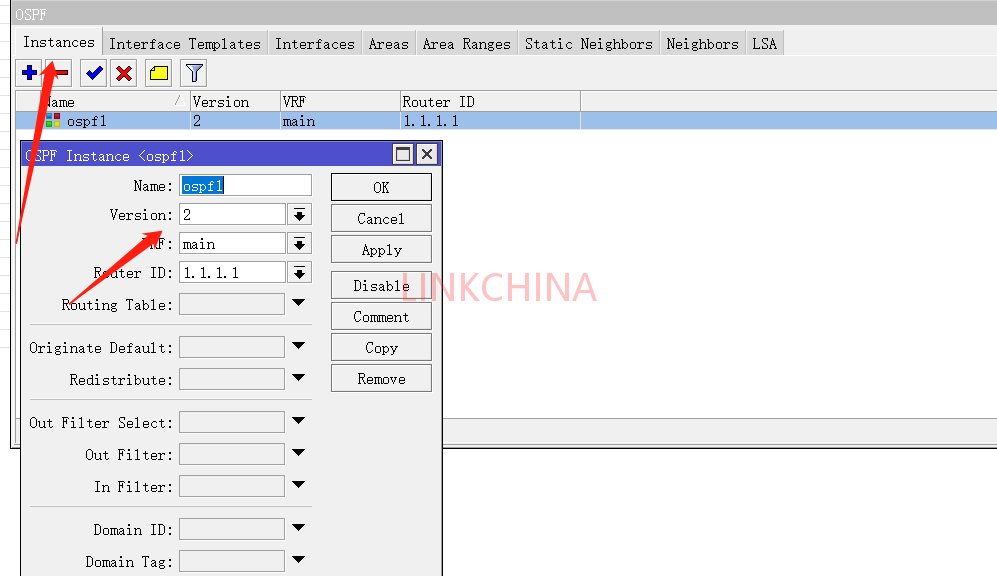

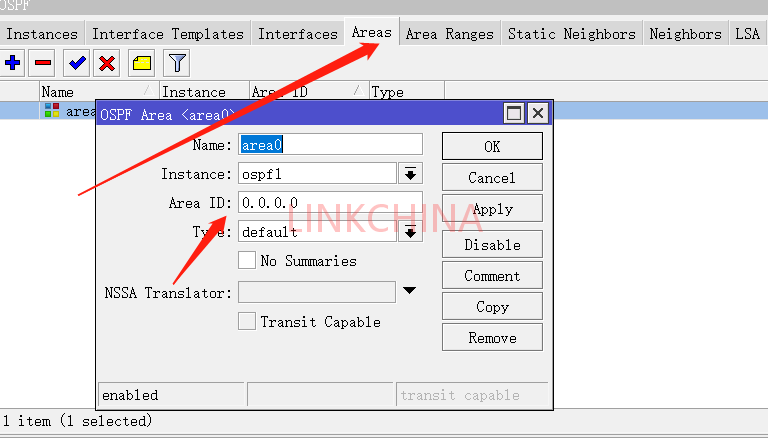

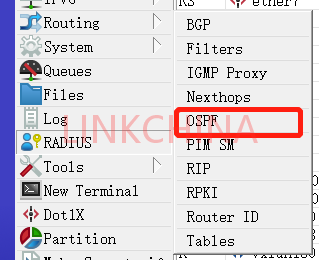

2、配置路由协议,为了使R1、R2、R3能够访问各路由器的环回口,这里采用OSPF协议来实现,也可以配置静态路由或者其他方式实现互访。
上面是R1的配置举例,R2和R3按照相同的方法配置即可,只需要将router id和声明的networks替换成R2和R3的即可。

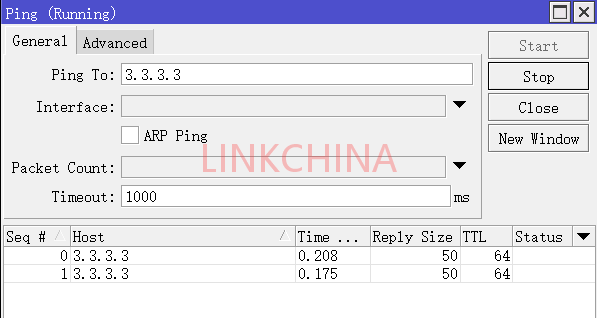

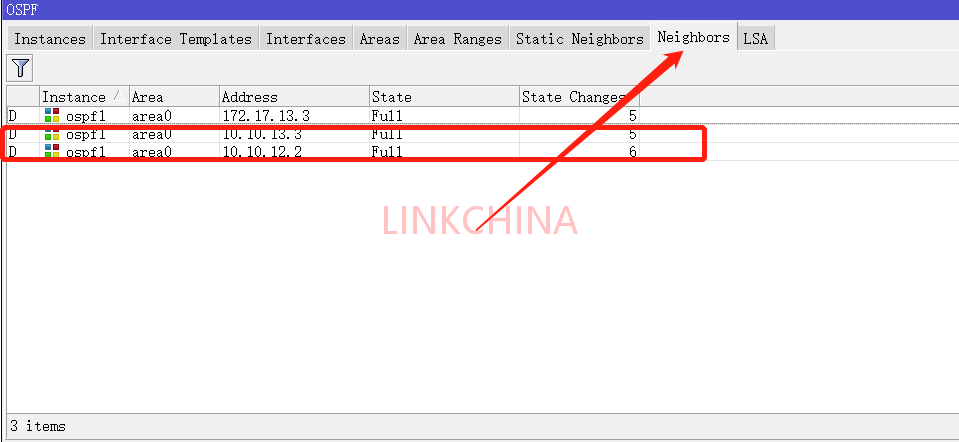

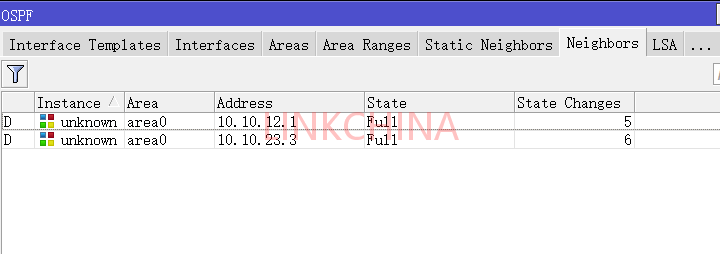

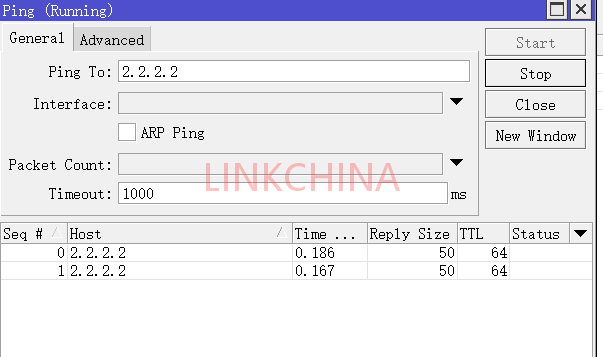

配置完OSPF后可以检查邻居和学习到的路由,并分别ping其他路由器的环回口ip
3. 建立Vxlan

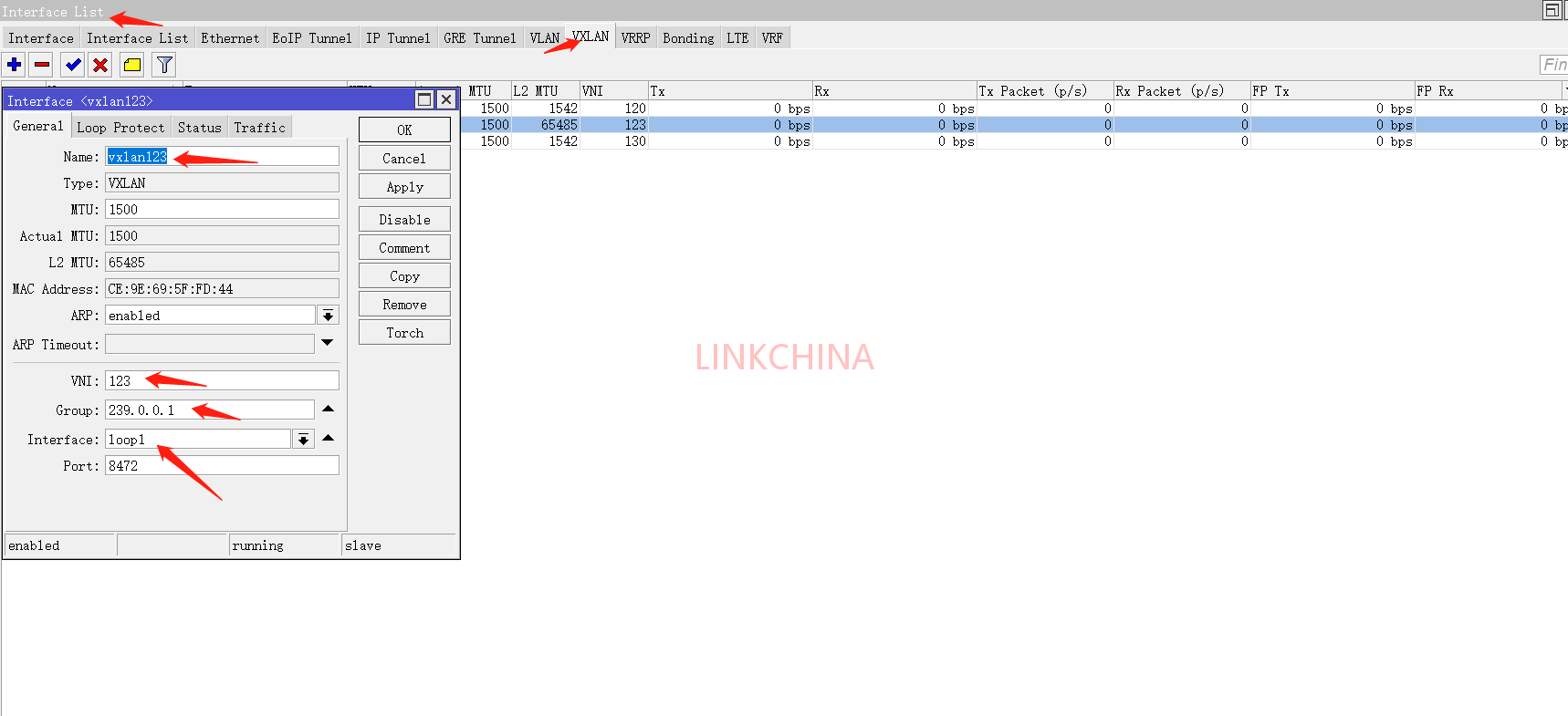

分别再R1、R2、R3按上图中所示进行配置即可,需注意Vxlan需要ROS V7版本才支持进行配置。

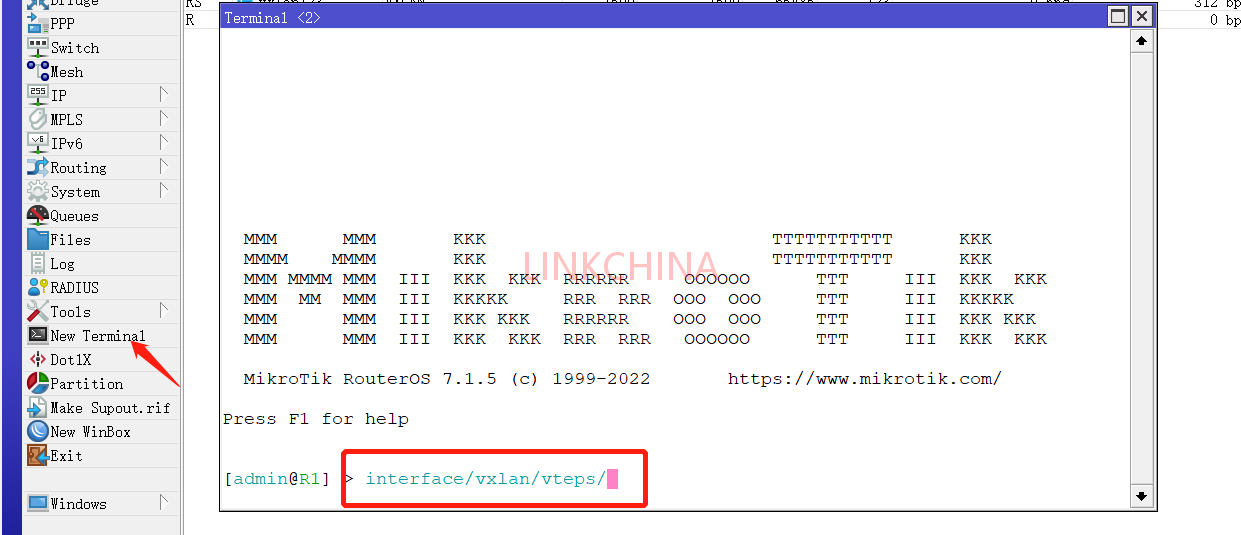

然后进入ROS的命令行界面

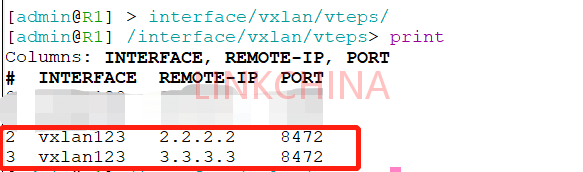

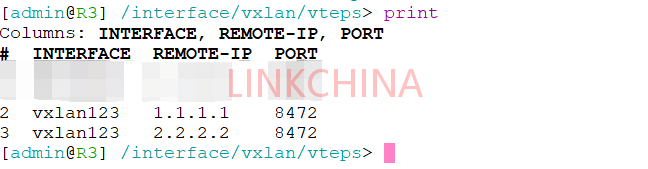

配置完成后查看

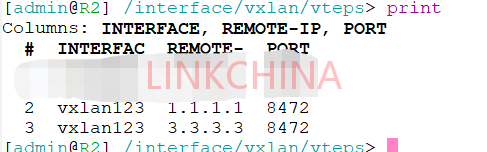

在R2,R3上也是相同方法

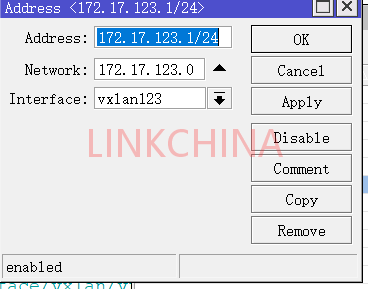

为vxlan123接口配置ip
R1 : vxlan123 :172.17.123.1/24
R2 : vxlan123 :172.17.123.2/24
R3 : vxlan123 :172.17.123.3/24
4.接入路由器ip和接口规划
R4-R1接口Eth6,ip:172.17.123.114/24
R5-R2接口Eth6 ip:172.17.123.115/24
R6-R3接口Eth6,ip:172.17.123.116/24
并在各台路由器上配置环回口
R4:loop4:4.4.4.4/32
R5:loop5:5.5.5.5/32
R6:loop6:6.6.6.6/32

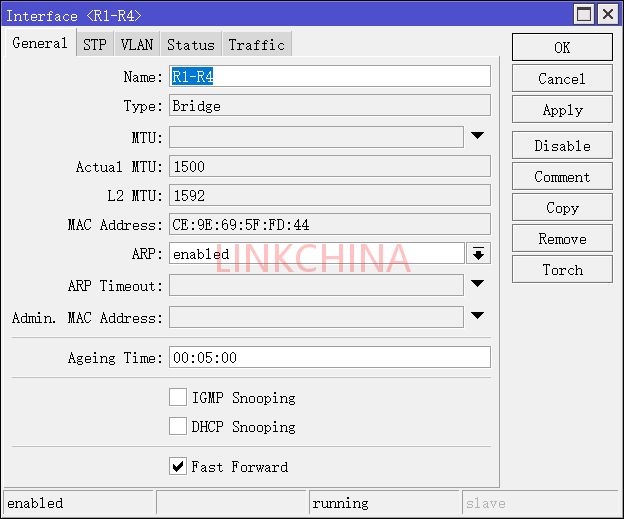

然后分别在R1,R2,R3上将ETH6和vxlan123口绑定在一个bridge下

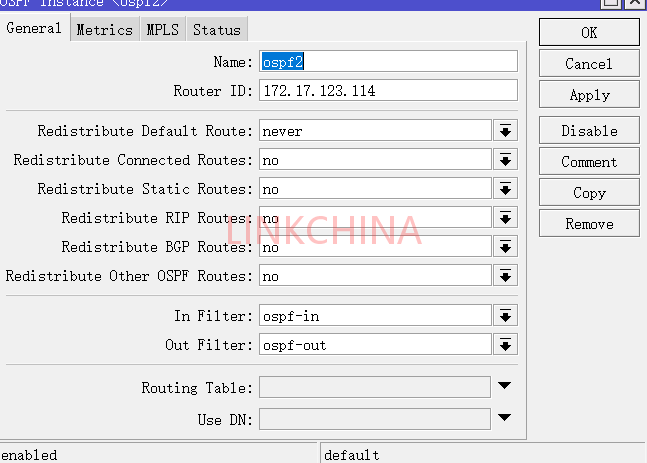

在R4、R5、R6之间配置ospf用于各分支机构的相应的网段进行通信

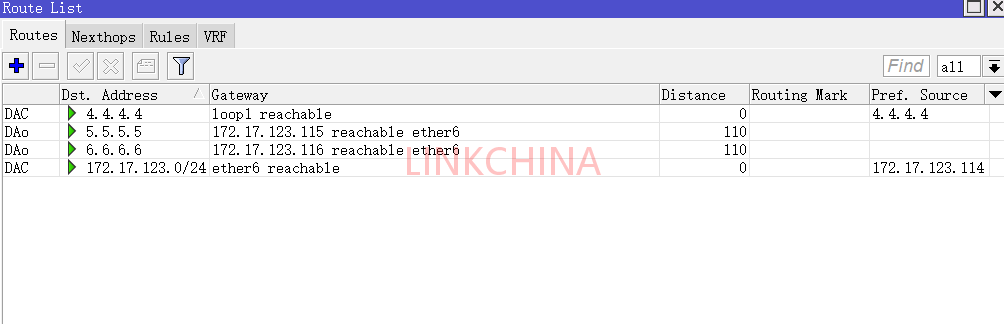

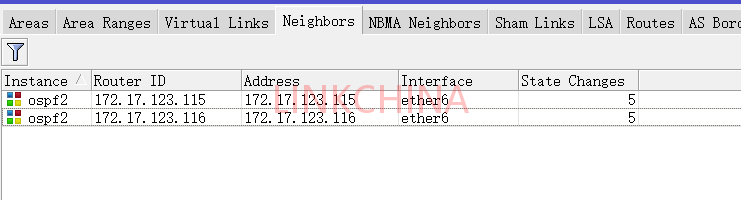

检查邻居建立情况和路由表

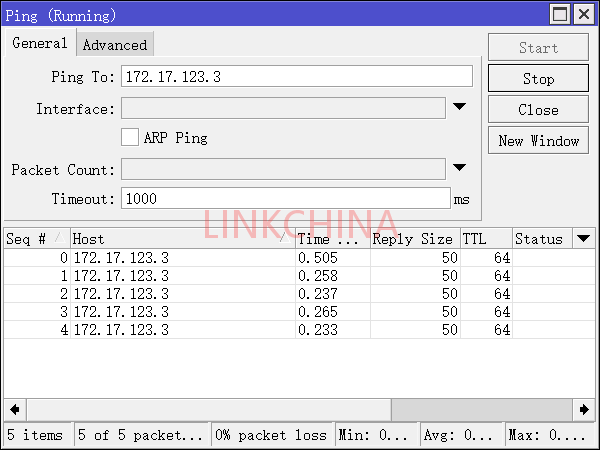

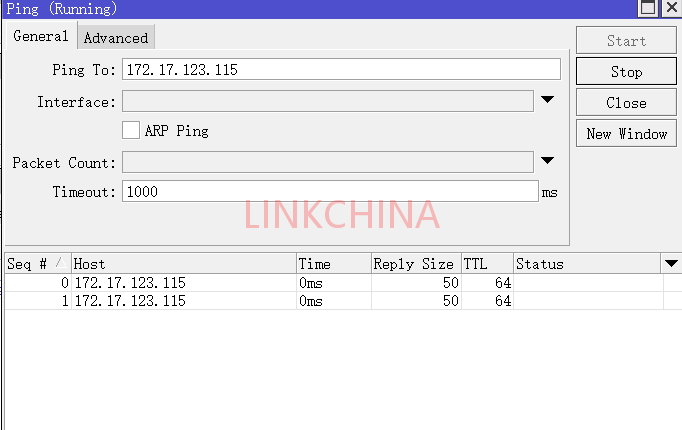

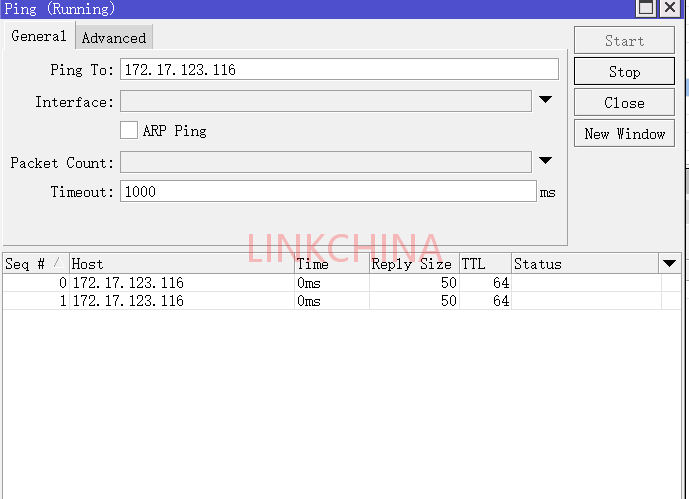

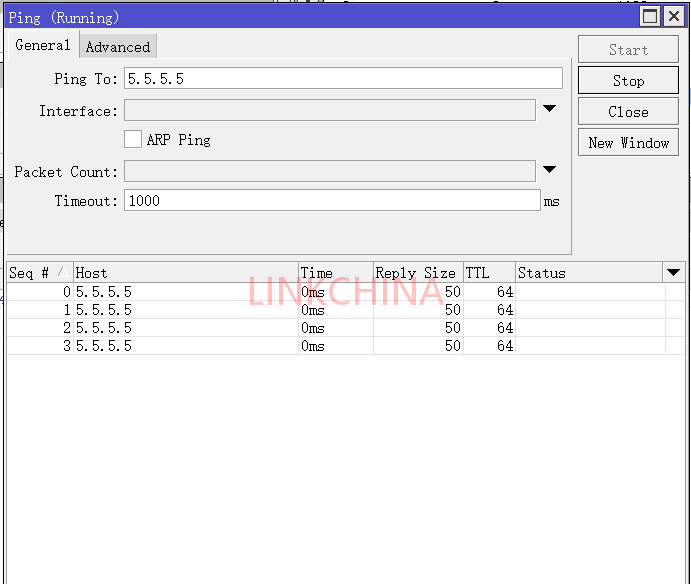

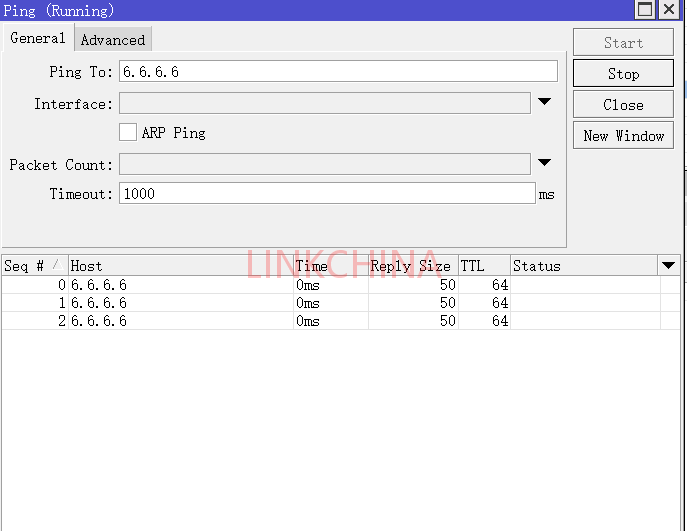

最后互访测试



实验完成,达到预期情况。
